Подключение греющего кабеля: инструкция и схема по монтажу саморегулирующейся системы обогрева

Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени. Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

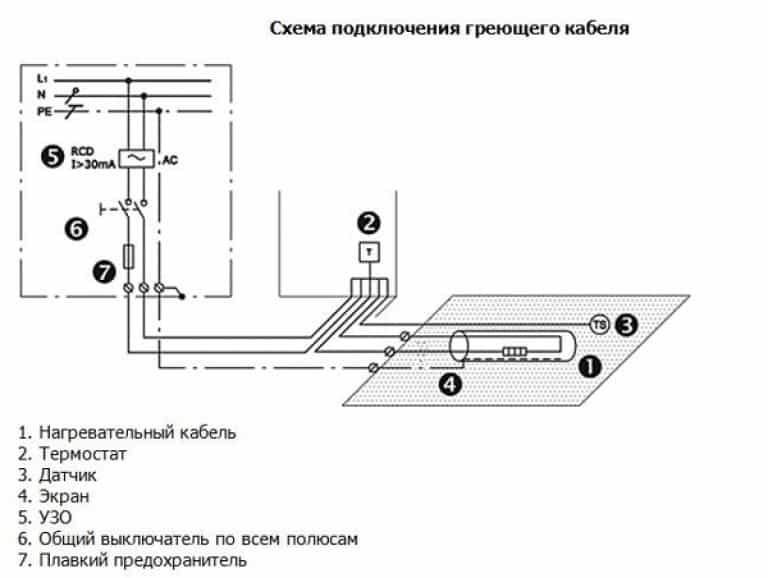

схемы подключения греющего кабеля

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

  • соединительные гильзы;
  • плоскогубцы;
  • рулетка;
  • кримпер;
  • строительный фен;
  • монтажные нож и скотч;
  • кусачки;
  • термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

таблица по выбору шага для греющего кабеля
Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

крепление греющего кабеля
Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Подключение греющего кабеля: инструкция и схема по монтажу саморегулирующейся системы обогрева
Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

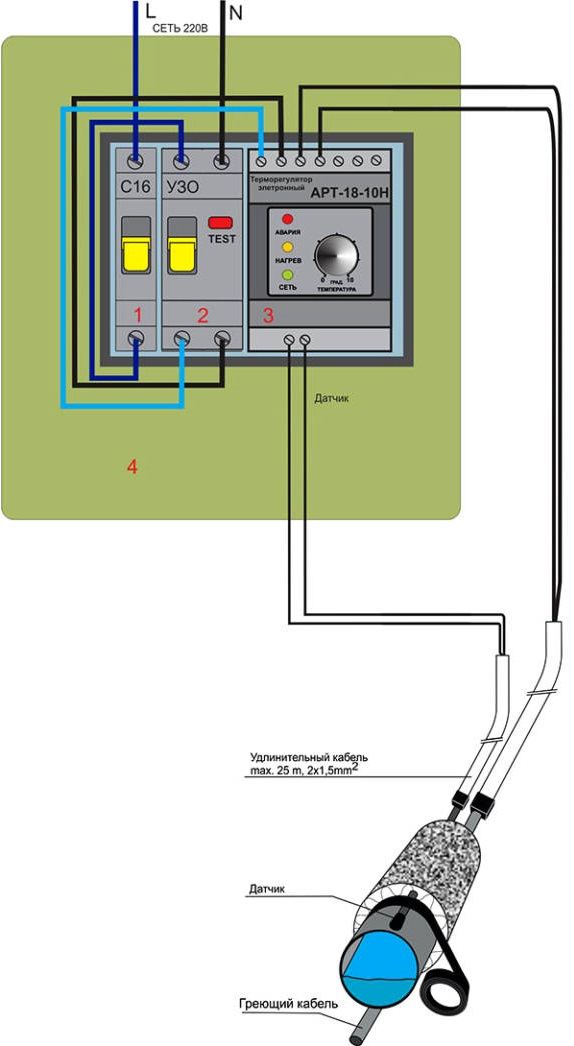

схема подключения греющего кабеля для обогрева водопровода к сети 220
Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

После того как монтаж будет произведен и протестирована целостность всех элементов, нужно подключить саморегулирующий греющий кабель к сети для проверки.

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Нюансы подключения кабеля внутри трубы

подключение кабеля внутри трубы
Для недопущения обледенения труб водопровода часто устанавливаются обогревательные элементы внутрь трубы. В этом случае используются специальные проводники, покрытые пищевой оболочкой, не способной выделять токсичные вещества.

Монтаж греющего кабеля внутри трубы можно посмотреть в видеоролике:

Сначала выполняется качественная изоляция свободного конца нагревателя. После этого он крепится, и герметизируется место введения, используя специальный комплект. После этого на трубу фиксируется теплоизоляция и защитный кожух, а затем производится подключение к сети.

Плюсы и минусы кабельного обогрева

Такие системы имеют ряд преимуществ и недостатков. К плюсам использования таких систем относится:

  • доступность;
  • широкий выбор обогревателей;
  • простота эксплуатации;
  • низкий уровень энергопотребления.

Недостатком такого метода обогрева является энергозависимость.

Отключение электроэнергии может стать причиной перемерзания труб, поэтому крайне важно провести тщательную теплоизоляцию. Кроме того, саморегулирующийся нагревательный кабель отличаются высокой стоимостью. В сочетании с дорогостоящими материалами, предназначенными для подключения, цена такой системы подогрева может быть высокой.

Советы и полезное видео по теме

Смотрите видео с пошаговой инструкцией по разделке кабеля и соединением со свободным концом:

На трубу, на которой был установлен нагреватель, следует наклеить стикеры, указывающие на наличие обогрева. При повреждении отдельного участка нагревателя необходимо отключить систему и провести его замену. Планируя формирование подогрева, лучше приобретать только качественный элемент.

Видеоматериал по подключению греющей системы к силовому проводу:

Некачественное обогревательное изделие может быстро сломаться. Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.
