Скважина глубиной 50 метров — это технологический рубеж в автономном водоснабжении. На этой отметке залегают либо глубокие высокопроизводительные песчаники, либо верхние ярусы известняковых (артезианских) водоносных горизонтов.
Попытка подобрать погружной насос «на глаз» или по совету соседа на этой глубине в 90% случаев приводит к аварийным ситуациям. Насос со слабым напором просто не продавит водяной столб и не создаст нужное давление в гидроаккумуляторе. Избыточно мощный агрегат мгновенно осушит ствол, захватит воздух и создаст гидравлический удар, который со временем разрушит призабойную зону водоноса.
Для долговечной работы водозабора выбор оборудования строится на точных гидрогеологических показателях и инженерных формулах.
Главные параметры скважины, определяющие выбор насоса
Перед покупкой насосного узла необходимо изучить паспорт скважины, который буровая организация выдает после проведения пробной прокачки. Если документа нет, параметры придется замерять вручную с помощью погружного лота (хлопушки) и секундомера.

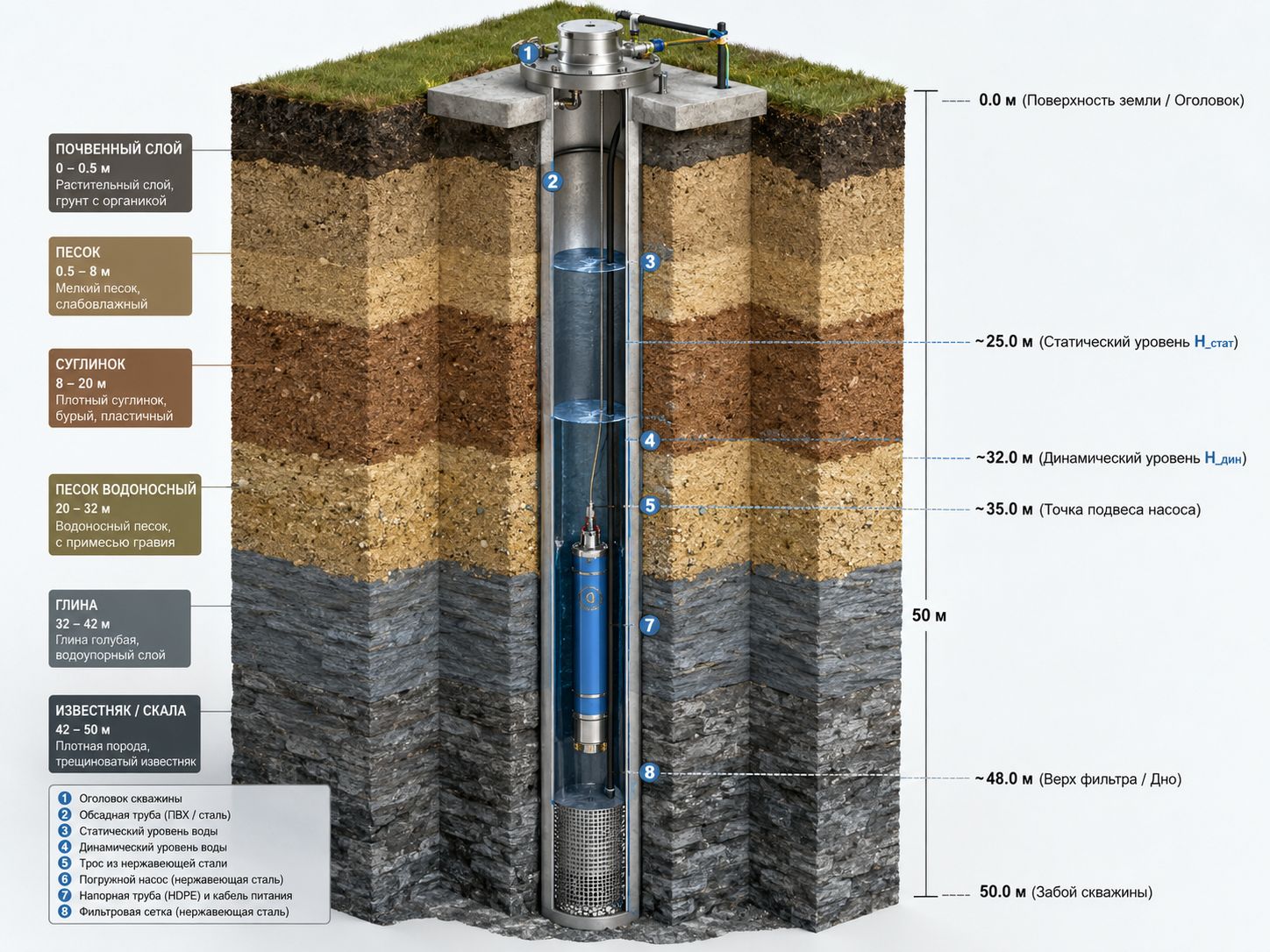

Критически важны три базовые характеристики:
- Статический уровень (H_стат): Расстояние от поверхности земли до зеркала воды в состоянии покоя, когда водозабор не эксплуатировался минимум 3–4 часа.
- Динамический уровень (H_дин): Установившаяся отметка зеркала воды при непрерывно работающем насосе. На 50-метровых скважинах просадка между статикой и динамикой может составлять от 2 до 8 метров в зависимости от водопритока.
- Дебит скважины (Q_скв): Объем воды, который источник дает в единицу времени (м³/час). Запрещено устанавливать насос, производительность которого превышает паспортный дебит.
Инженерная норма: Электродвигатель погружного насоса охлаждается проходящим вдоль его корпуса потоком перекачиваемой воды. Насос должен опускаться на 1,5–3 метра ниже динамического уровня, но оставаться не ближе 1,5 метров до дна (зоны фильтровой колонны), чтобы не провоцировать затягивание песчано-илового осадка.
По данным научно-исследовательских гидрогеологических работ, суточные колебания уровня подземных вод в центральных регионах РФ в зависимости от сезона могут достигать 1,5–2 метров. Поэтому расчет глубины погружения всегда выполняется с запасом по динамическому уровню.
Также необходимо учитывать внутренний диаметр обсадной трубы. Стандартные пластиковые трубы НПВХ имеют внешний диаметр 125 мм с толщиной стенки 6–7,5 мм, что дает внутренний зазор порядка 110–113 мм.
Насосы диаметром 4 дюйма (100 мм) проходят в такую трубу без технологического запаса. Любое микроискривление ствола при бурении приведет к заклиниванию 4-дюймового агрегата на глубине. Для скважин 50 метров с трубой 125 мм оптимальным выбором являются 3-дюймовые насосы (75–80 мм).
Инженерная методика расчета насоса для глубины 50 м
Подбор оборудования сводится к точному определению двух величин: требуемого напора (H, измеряется в метрах водяного столба) и производительности (Q, измеряется в литрах в минуту или м³/час).
1. Расчет требуемого напора (H)
Суммарный напор насоса складывается из геодезического подъема, потерь на трение в трубопроводе и необходимого давления в жилой зоне. Формула имеет следующий вид:
H_треб = H_дин + (L_гор / 10) + H_дом + (P_атм * 10.2) + H_потерь
Где:
- H_дин — динамический уровень от поверхности земли, м.
- L_гор / 10 — гидравлическое сопротивление горизонтального участка от скважины до дома (10 метров горизонтальной магистрали приравниваются к 1 метру вертикального подъема).
- H_дом — высота от земли до самого верхнего сантехнического прибора (например, душ на 2 этаже), м.
- P_атм * 10.2 — необходимое рабочее давление в гидроаккумуляторе. Стандартное комфортное давление для бытовой техники составляет 2,8–3,0 бар (30,6 м водяного столба).
- H_потерь — местное сопротивление в фитингах, запорной арматуре, обратном клапане и фильтрах тонкой очистки (принимается как 10–15% от суммы предыдущих значений).
Пример реального инженерного расчета:
Дано: Скважина 50 м, динамический уровень H_дин = 35 м. Удаленность скважины от дома — 20 м. Душ на втором этаже находится на высоте 5 м от земли. Настройка реле давления в доме — 3,0 бар.
- Подъем воды от динамического уровня: 35 м
- Горизонтальный транзит (20 / 10): 2 м
- Подъем на второй этаж: 5 м
- Создание давления в автоматике (3,0 * 10.2): 30,6 м
- Промежуточный итог: 35 + 2 + 5 + 30,6 = 72,6 м
- Учет гидравлических потерь в трубах и фильтрах (72,6 * 1,15): 83,49 м
Для данных условий необходим насос с рабочей точкой по напору не менее 85 метров. Важно смотреть не на максимальный напор, указанный в паспорте (при котором расход равен нулю), а на середину графической характеристики насоса (КПД).
2. Расчет производительности (Q)
Производительность определяется суммированием пикового потребления воды при одновременном открытии нескольких точек водоразбора.
| Точка водозабора | Средний расход, л/мин | Средний расход, м³/час |
|---|---|---|
| Кухонная мойка | 10 | 0.6 |
| Душ / Душевая кабина | 12 | 0.72 |
| Унитаз (наполнение бачка) | 5 | 0.3 |
| Стиральная / Посудомоечная машина | 10 | 0.6 |
| Поливальный кран (1/2 дюйма) | 15 | 0.9 |
Для стандартного коттеджа с 4 проживающими при коэффициенте одновременного использования 0.7 пиковый расход составляет 1.8–2.2 м³/час (30–36 л/мин).
Сравнение конструктивных типов насосов
Конструкция насосной части напрямую влияет на устойчивость оборудования к абразивному износу и способна как продлить жизнь скважине, так и полностью вывести ее из строя.
| Тип насоса | Конструктивные особенности | Плюсы | Минусы | Применимость на 50 м |
|---|---|---|---|---|
| Центробежный многоступенчатый | Перекачка за счет центробежной силы, создаваемой последовательными рабочими колесами на валу. | Высокий КПД, бесшумность, стабильный напор, долговечность (до 15 лет). | Чувствительность к механическим примесям свыше 150 г/м³. | Идеально. Основной стандарт для глубоких скважин. |
| Винтовой (Шнековый) | Напор создается вращением стального шнека внутри резиновой обоймы (статора). | Способность перекачивать воду с высоким содержанием песка и ила. | Низкий КПД, быстрый износ резиновой обоймы при работе всухую. | Ограничено. Оптимально только как временный насос для прокачки. |
| Вибрационный («Малыш», «Ручеек») | Перекачка за счет колебаний электромагнитного якоря и резиновой мембраны. | Минимальная стоимость, простота конструкции. | Низкий напор, разрушение обсадной трубы и фильтра вибрацией. | КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО. Убивает скважину. |
Предостережение инженера: Использование вибрационных насосов в скважинах глубиной 50 метров недопустимо. Высокочастотная вибрация передается по водяному столбу и обсадной трубе на призабойную зону, вызывая обрушение мелковалунных пород, разрушение сетчатого фильтра и заклинивание оборудования в заплывшем песке.
Автоматика и защитные нормы водоснабжения
Проектирование водозабора глубиной 50 метров регламентируется нормами СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.02-84). Согласно нормативным требованиям, насосный узел должен быть защищен от работы в сухом режиме и оборудован устройствами плавного пуска или гидроаккумулирующими емкостями.
Для сборки надежной схемы обвязки требуются следующие элементы:
- Страховочный трос: Только из нержавеющей стали марки AISI 304 или AISI 316 диаметром не менее 4 мм. Использование оцинкованных тросов или капроновых шнуров на глубине 50 метров приводит к обрывам: цинк вымывается за 1,5–2 года, а капрон растягивается и перетирается об кабель.
- Водопогружной кабель: Специализированный кабель с пищевой изоляцией (марки КВВ или ТМВ). На глубине 50 метров с учетом подвода к дому длина трассы составляет 65–70 метров. Чтобы избежать просадки напряжения при запуске двигателя, сечение медь-жилы должно быть не менее 3 x 2,5 мм², а при мощности двигателя от 1,5 кВт — 3 x 4 мм².

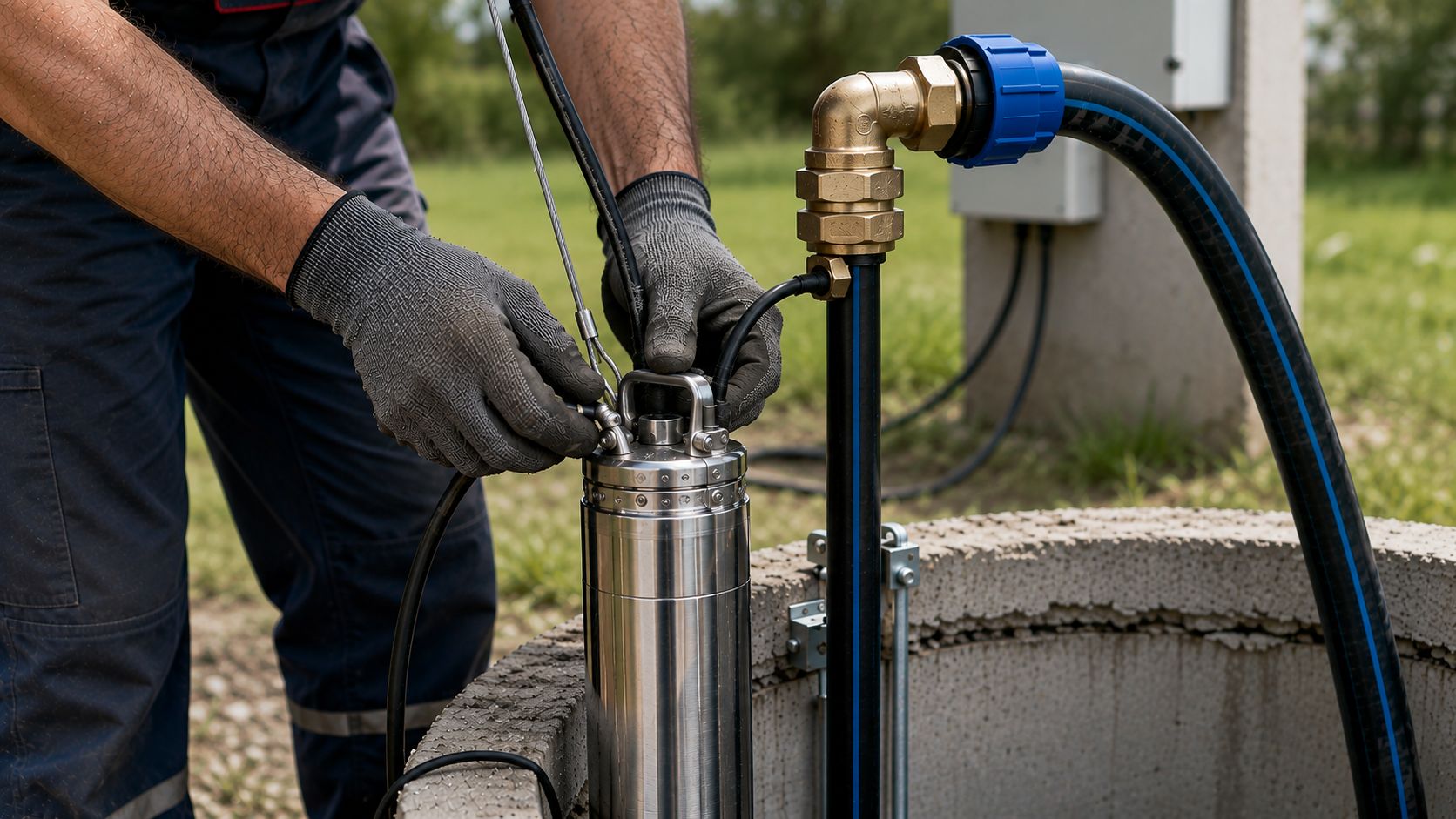

- Обратный клапан: На скважинах 50 метров устанавливается латунный обратный клапан с металлическим седлом непосредственно на выходе из насоса. При отсутствии клапана водяной столб высотой 50 метров при выключении двигается назад, закручивая крыльчатку в обратную сторону, что приводит к срезу шпонок и поломке вала.
- Защитное оборудование: На российском рынке оборудования для глубоких скважин положительно зарекомендовали себя насосы брендов Grundfos (серия SQ), Pedrollo (серия 4SR), а также отечественные агрегаты Водолей (БЦПЭ) и Джилекс (Водомет), обладающие встроенной термозащитой и плавающими рабочими колесами.
Стоит упомянуть и развеять один популярный миф: гидроаккумулятор объемом 100 литров не содержит 100 литров воды. Полезный объем мембранного бака составляет лишь 30–35% от номинала (остальное пространство занимает сжатый воздух). Бак на 100 литров выдаст в систему всего 30–35 литров воды до момента включения насоса. Поэтому для глубины 50 метров установка мембранного бака менее 80–100 литров приведет к частым перезапускам электродвигателя и его преждевременному выходу из строя.
Грамотный подбор скважинного насоса для 50-метрового водозабора опирается на строгий математический расчет напора с учетом всех сопротивлений, правильное определение рабочей точки по графику производительности и применение центробежного агрегата с обвязкой из нержавеющих комплектующих. Такой подход обеспечивает стабильную эксплуатацию системы водоснабжения без аварийных подъемов оборудования на протяжении 10–15 лет.
