Как выбрать гидроаккумулятор для скважины и рассчитать объем

Гидроаккумулятор на 24 литра вовсе не хранит 24 литра воды между включениями насоса. Реальный запас зависит от настройки реле и давления воздуха в баке. Поэтому выбор только по числу жильцов или совету «для дома хватит 50 литров» часто приводит к постоянным пускам насоса, перепадам давления и быстрому износу мембраны.

Гидроаккумулятор для скважины подбирают по допустимой частоте включений насоса, расходу и рабочему диапазону давления. Объем корпуса — лишь одна из характеристик.

Зачем нужен гидроаккумулятор в системе водоснабжения

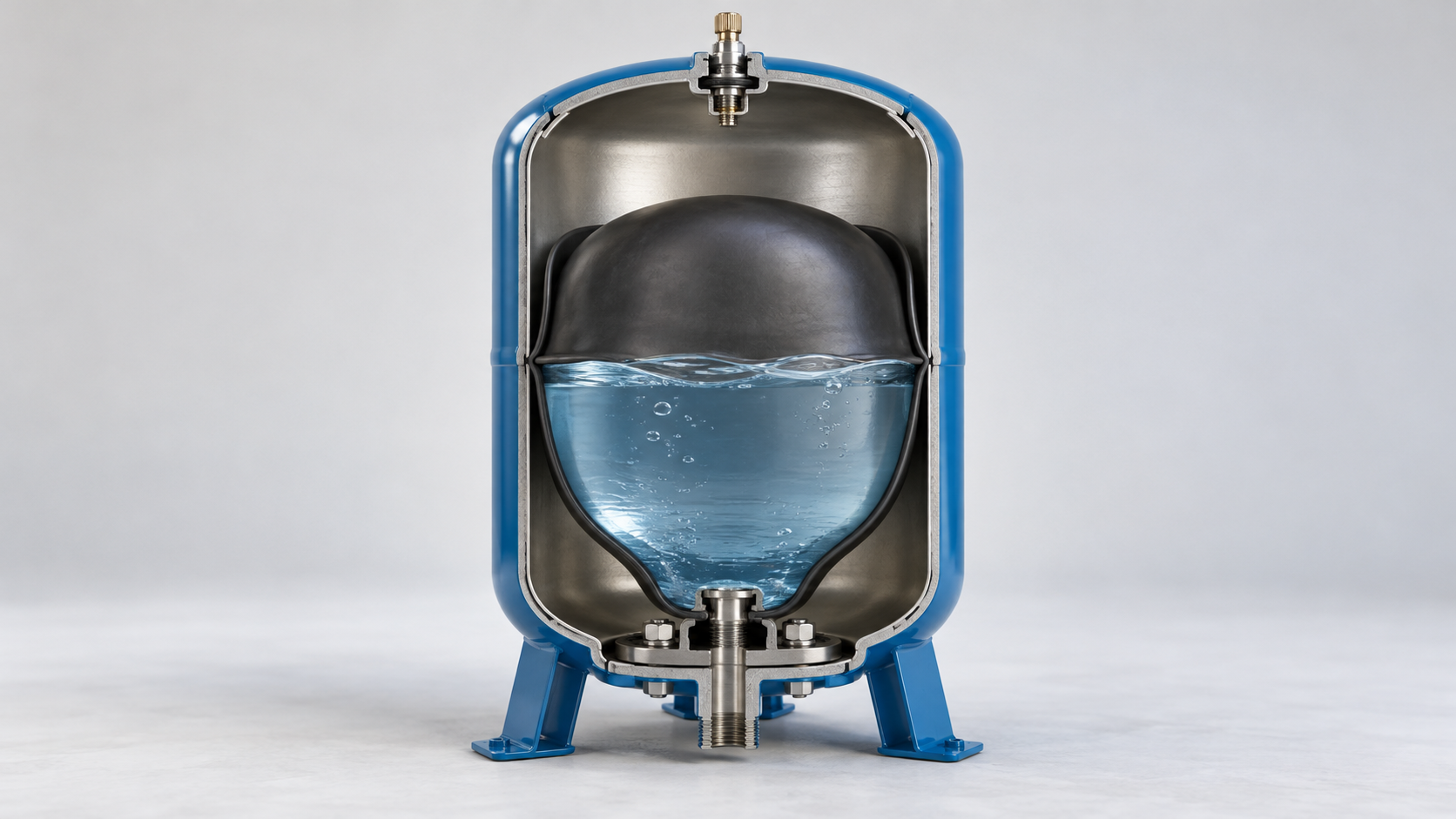

Бак представляет собой герметичную емкость с водяной и воздушной полостями, разделенными мембраной или заменяемой грушей. При работающем насосе вода поступает внутрь и сжимает воздух. Когда насос останавливается, сжатый воздух выталкивает часть воды обратно в систему.

За счет этого при небольшом водоразборе насос не включается после каждой секунды открытого крана. Бак также сглаживает часть колебаний давления и обеспечивает небольшой запас воды для кратковременного потребления.

Но он не предназначен для длительного автономного водоснабжения при отключении электричества. Для такого сценария нужна отдельная накопительная емкость, если объем потребления превышает несколько литров.

Гидробак, расширительный бак и накопительная емкость — не одно и то же

Гидроаккумулятор для питьевого холодного водоснабжения рассчитан на работу с насосной автоматикой и водой соответствующего назначения. Расширительный бак отопления компенсирует температурное расширение теплоносителя и может иметь другую мембрану и эксплуатационные ограничения.

Накопительная пластиковая емкость хранит почти весь свой паспортный объем, но сама по себе не создает требуемое давление. Системы с накопительным резервуаром обычно дополняют насосом второго подъема. Подменять эти изделия друг другом по внешнему сходству нельзя.

Какой объем гидроаккумулятора выбрать для скважины

Правильный вопрос — сколько полезной воды должен отдавать бак между отключением и очередным включением насоса. При переключении давления от 3,5 до 2 бар бак объемом 50 литров может отдать примерно 15–16 литров, но не все 50.

Точная величина зависит от начальной воздушной зарядки, давления включения и выключения, температуры, свойств мембраны и фактического геометрического объема.

Почему объем воды намного меньше объема корпуса

Воздух сжимается при увеличении давления. При правильно настроенном мембранном баке вода занимает лишь часть внутреннего пространства; остальной объем необходим воздушной подушке. Чтобы оценить отдачу воды, применяют приближенный расчет с использованием абсолютных давлений.

Формула: Vпол ≈ Vбака × P0 × (1/Pвкл − 1/Pвыкл), где давления P0, Pвкл и Pвыкл необходимо брать в абсолютных барах, прибавляя примерно 1 бар к показаниям обычного манометра. P0 — давление воздуха в пустом баке, Pвкл — момент запуска насоса, Pвыкл — момент остановки.

Для примера примем включение при 2 бар, выключение при 3,5 бар, а воздушную зарядку пустого бака — 1,8 бар. В абсолютных значениях это приблизительно 3; 4,5 и 2,8 бар соответственно. Коэффициент полезной отдачи получится около 0,31.

Значения ориентировочные. Из таблицы видно, что увеличение объема бака не увеличивает дебит скважины и не повышает максимально возможный напор насоса.

Как рассчитать бак по числу запусков насоса

Чем реже включается двигатель, тем меньше пусковая нагрузка. Но слишком большой бак дороже, занимает место и требует обслуживания. Требования к допустимым запускам указаны в паспорте насоса или двигателя; универсального числа для всех моделей нет.

Для предварительной оценки полезного объема применяют зависимость Vпол ≥ Qнас / (4 × N), если Qнас указан в литрах в час, а N — допустимое число включений в час. Она основана на наиболее неблагоприятном для частоты запусков расходе около половины производительности насоса и подходит для приближенной оценки простой системы с реле давления.

Пусть производительность насоса в рабочей точке составляет 2400 л/ч, а целевой предел — 20 пусков за час. Тогда минимальный полезный объем получается 2400 / 80 = 30 л. При рассмотренном ранее коэффициенте 0,31 номинальный бак потребуется около 97 л. Практически это означает выбор ближайшего подходящего объема с учетом реальных условий эксплуатации.

Почему нельзя рассчитывать объем только по количеству жильцов

Семья из четырех человек может пользоваться душем последовательно или одновременно, иметь капельный полив либо часто включающийся фильтр обратного осмоса. Суточное потребление будет схожим, а характер включения насоса — разным.

Особенно важны кратковременные разборы: смыв унитаза, мытье рук, небольшие порции воды из крана. Если насос запускается от каждого такого события, ресурс автоматики и двигателя расходуется быстрее. При подборе учитывайте не только средний объем, но и график потребления.

Какое давление воздуха должно быть в гидроаккумуляторе

Распространенное правило для классической схемы с реле — предварительная зарядка примерно на 0,1–0,2 бара ниже давления включения. Например, при запуске насоса на 2 бар начальное давление воздуха в пустом баке часто устанавливают около 1,8 бар. Точное значение берут из инструкции производителя оборудования.

Проверять давление нужно при отключенном насосе и полностью сброшенном давлении воды со стороны бака. Если замерять его на наполненной системе, показание воздушного штуцера не отразит правильную предварительную зарядку. Давление корректируют подходящим насосом или компрессором с точным манометром.

Такой порядок соответствует общей логике инструкций производителей напорных баков.

Что происходит при неправильной предзарядке

Если воздуха слишком мало, полезный режим сжатия меняется, мембрана испытывает повышенные деформации, а насос способен включаться чаще. Если давление воздуха близко к порогу включения или превышает его, между включениями насоса подача воды может резко падать или прерываться.

Отсутствие давления воздуха при открытом водоразборе, появление воды из ниппеля и необычно частые включения могут указывать на неисправность мембраны. Однако сначала проверяют манометр, реле и герметичность системы: похожие симптомы вызывают разные причины.

Вертикальный или горизонтальный гидробак

По принципу действия различия минимальны: вода вытесняется сжатым воздухом независимо от ориентации корпуса. Выбор определяется местом установки и конструкцией конкретной модели.

Горизонтальные баки удобно использовать как основание для компактной насосной станции. Вертикальные легче разместить в котельной или техническом шкафу при ограниченной площади пола. В больших баках может предусматриваться отдельный узел для выпуска накопившегося воздуха — его расположение зависит от исполнения.

При монтаже оставляют доступ к ниппелю, фланцу, резьбовым соединениям и месту возможной замены мембраны. Бак не следует зажимать между стенами настолько, чтобы для обслуживания пришлось разбирать весь водопровод.

Как выбрать корпус, фланец и мембрану

Корпус чаще изготавливают из окрашенной стали или нержавеющей стали. В обычном стальном баке вода не должна контактировать со всей внутренней поверхностью корпуса, если конструкция предусматривает закрытую водяную камеру. Однако на фланце и соединениях коррозионная стойкость все равно важна.

Выясните, заменяется ли мембрана и имеются ли запчасти. Для питьевой воды нужно подтверждение пригодности материалов, контактирующих с ней. Упругость и ресурс зависят не только от обозначения EPDM или бутил, но и от конкретного состава, конструкции и режима работы.

В российской продаже представлены баки «ДЖИЛЕКС» и UNIPUMP с разными объемами и исполнениями. Сравнивать лучше конкретные паспорта: максимальное рабочее давление, рабочую температуру, материал фланца, наличие сменной мембраны и условия гарантии.

Где устанавливать гидроаккумулятор и автоматику

Бак обычно подключают к напорной линии вместе с манометром и реле давления так, чтобы измерение отражало фактическое давление в контролируемой части системы. Между насосом, реле и баком не должно возникать случайно перекрытого участка, из-за которого автоматика перестанет видеть давление.

Обратный клапан, фильтры, арматуру и предохранительные устройства располагают по принятой схеме и указаниям изготовителей. Если фильтр создает большую потерю давления, расположение датчика может существенно повлиять на поведение системы.

Бак защищают от промерзания. Нередко его удобнее поставить в котельной, а не в сыром кессоне. Установку на холодном чердаке нельзя считать безопасной без гарантированного температурного режима.

К проектированию внутренних водопроводных сетей относится действующий СП 30.13330.2020. Он задает общую рамку для проектирования систем, но не содержит одной обязательной вместимости гидроаккумулятора для каждого числа жильцов.

Порядок подбора гидробака для частного дома

1. Уточните расход насоса в фактической рабочей точке, а не максимальную подачу в рекламе.
2. Найдите паспортное ограничение по количеству запусков двигателя за час.
3. Выберите рабочие пороги давления с учетом требуемого напора в верхних точках дома.
4. Рассчитайте минимальный полезный запас и переведите его в номинальный объем бака с поправкой на предзарядку.
5. Проверьте давление корпуса, материал мембраны, фланец и возможность ремонта.
6. Продумайте место монтажа, защиту от замерзания и доступ для периодической проверки давления воздуха.

Совет инженера: при частых запусках насоса сначала проверьте давление воздуха и исправность реле. Покупка бака вдвое больше не поможет, если старая мембрана повреждена или обратный клапан пропускает воду назад в скважину.

Миф: чем больше гидроаккумулятор, тем выше давление в кране

Гидробак не создает давление самостоятельно. Давление определяется насосом, характеристикой сети, настройками автоматики и запасом сжатого воздуха. Большой бак способен продлить период подачи воды между пусками, но не исправит недостаточный напор или узкую подающую трубу.

Если при нескольких открытых кранах давление падает, рассчитывают рабочую точку насоса и потери в трубопроводе. Если при закрытых кранах давление падает само, проверяют утечки и обратный клапан. Размер бака — не универсальный ответ на обе проблемы.

Когда вместо большого бака нужна другая схема

При малом дебите скважины гидроаккумулятор не позволяет забирать воду быстрее, чем ее восполняет водоносный горизонт. Для длительного полива или одновременного снабжения нескольких домов может потребоваться атмосферная накопительная емкость и отдельная повысительная установка.

При частотном управлении насосом потребность в объеме гидроаккумулятора часто снижается, но решение зависит от алгоритма автоматики, минимального расхода и условий остановки. Использовать бак произвольного маленького объема без проверки инструкции также нельзя.

Два гидроаккумулятора могут работать параллельно, если правильно подключены и имеют согласованные настройки. Это вариант поэтапного увеличения полезного объема, однако наличие нескольких баков усложняет контроль предзарядки и обслуживание.

Для небольшой дачи нередко достаточно компактного бака, а системе с мощным насосом и частыми короткими расходами нужен существенно больший полезный запас. Точный объем определяется расчетом, а не этажностью дома или количеством кранов в каталоге. Проверьте давление воздуха в пустом баке и совместимость с автоматикой перед запуском. Правильно настроенный гидроаккумулятор снижает количество пусков насоса и делает водоснабжение стабильнее без ненужной переплаты.
